Мембранные насосы серии F

  Компания ALMATEC Maschinenbau GmbH – это современное предприятие, ориентированное на качество в соответствии со стандартом DIN EN ISO 9001:2000. Перед отправкой все насосы серии F проходят процедуру окончательной проверки. Все данные измерений, полученные во время такой проверки, архивируются и могут быть считаны в любое время. Перед началом эксплуатации насоса убедитесь, что материалы, из которых изготовлен насос, устойчивы к той химической среде, которую вы собираетесь перекачивать. Чтобы это проверить, необходим точный код насоса. Код и серийный номер представлены ниже, кроме того, эти данные указаны на паспортной табличке насоса.

Корпус насоса выполнен из полиэтилена с токопроводящим наполнителем (PE conductive), а шариковые клапаны из нержавеющей стали. Мембраны могут быть выполнены либо из этилен-пропилена монодиена (EPDM) (код F 10 E / F 20 E), либо из фторопласта (PTFE), армированного EPDM (код F 10 T / F 20 T).

Эксплуатация с легковоспламеняющимися жидкостями и во взрывоопасных средах (Рег.№ PTB: 03 ATEX D004)

Для работы с легковоспламеняющимися жидкостями, а также для работы во взрывоопасных средах могут использовать только те насосы, корпус и фитинги которых выполнены из токопроводящих полимеров. Этим требованиям соответствуют пневматические мембранные насосы серии F, корпус которых изготовлен из токопроводящего полиэтилена. Насос должен быть заземлен. Заземление насоса включено в центральный блок. Все остальные части корпуса соединены с центральным блоком, поэтому нет необходимости заземлять отдельные детали насоса. Насосы ALMATEC, изготовленные из токопроводящего полиэтилена, могут использоваться во взрывоопасных зонах категории 2 и 3 с возможным присутствием в атмосфере горючих газов и отвечают всем требованиям директивы 94/9/EG. Токопроводящие мембраны (со стороны нагнетаемой жидкости) применяются без ограничений для перекачки жидкостей любой категории взрывоопасности.

При использовании мембраны, выполненной из непроводящего ток материала, необходимо соблюдать следующие стандартные меры предосторожности:

  • использовать насос только для перекачки токопроводящих или растворимых в воде веществ;
  • избегать работы насоса всухую, используя для этого механизмы и средства управления насоса
  • при сухом ходе насоса, когда подача жидкости заканчивается, инертизировать систему азотом, водой, углекислым газом и т.д.

Следует отдельно заземлять системы трубопроводов и точки подвода перекачиваемого продукта. Во избежание опасности возгорания, необходимо предотвращать наслоение пыли на насосе. При работе во взрывоопасных средах ремонтные работы можно выполнять только после проверки и подтверждения их целесообразности и только соответствующим инструментом. Информацию по маркировке, указывающей на соответствие требованиям директивы 94/9/EG, см. в прилагающейся декларации соответствия.

Установка и запуск

Насосы ALMATEC серии F – это пневматические мембранные насосы со встроенным демпфером пульсаций и двумя разделенными камерами течения.

Перемещение жидкости осуществляется посредством нагнетательной камеры. Поток жидкости выравнивается, проходя через демпфер пульсаций. Бесперебойная работа демпфера пульсаций возможна только в том случае, если минимальное обратное давление составляет 1 бар. Эффективность демпфера возрастает с ростом обратного давления. Встроенный игольчатый клапан позволяет плавно регулировать поток и устанавливать необходимую подачу. Необходимое значение давления воздуха устанавливается один раз, после этого последующей регулировки подачи воздуха не требуется.

Вторая камера может использоваться вместо экстрактора или циркуляционного насоса. Ненужные чернила или клей, могут отсасываться обратно в подающую емкость. Кроме того, чернила могут циркулировать внутри подающей емкости. Циркуляция чернил обеспечивает их полное размешивание и помогает избежать образования осадка.

Подключение насоса должно выполняться в нерабочем состоянии, без нагрузки. Несоблюдение этого требования может стать причиной течей и повреждений. Во избежание вибрации рекомендуется использовать демпферы пульсаций и компенсаторы. Перед подключением насоса удалите заглушки из всех соединений. Соединения насосов ALMATEC серии F имеют небольшую коническую резьбу. С осторожностью наносите резьбовое уплотнение, чтобы не повредить соединения.

Для проведения монтажа и техобслуживания необходимо установить отсечные клапаны на входе и выходе насоса. Номинальная ширина соединительных трубок выбирается в соответствии с соединениями насоса.

Использование трубок меньшего размера может стать причиной нарушения целостности потока (линия подачи) и ухудшения производительности (линия подачи и сброса). Если трубка окажется слишком большой, может понизиться мощность сухого всасывания. Необходимо тщательно уплотнить линию подачи и усилить шланги надлежащим образом. Плавный подъем линии подачи помогает предотвращать образование воздушных пробок и влияет на высоту всасывания.

Отверстие для входа воздуха находится в передней части насоса посредине центрального блока. Перед началом установки насоса убедитесь, что в трубке для подачи воздуха нет твердых частиц. Для того чтобы в насос поступало достаточное количество рабочего воздуха, диаметр трубки должен соответствовать размеру входного отверстия воздуха. Следите за тем, чтобы во время подключения в насос не попала грязь или твердые частицы, поскольку они могут накапливаться внутри и вызывать неисправности.

Встроенная система регулирования воздуха PERSWING P® - это точное средство управления, которому для оптимального функционирования требуется сухой и чистый воздух, без примеси масла. Если вы предполагаете работать во влажной среде, то для защиты насоса от замерзания необходимо установить влагоотделитель или осушитель воздуха. Идеальными являются такие условия работы, при которых температура точки росы воздуха составляет -20°C. При работе во влажной окружающей среде, лед может образовываться снаружи насоса, несмотря на то, что рабочий воздух внутри является сухим. В этом случае может помочь удлиненный отвод для отработанного воздуха (трубка или шланг длиной приблизительно 500мм). При установке насоса в шкафы или панели, следует убедиться в том, что холодный воздух не будет заходить внутрь позади глушителя.

Давление рабочего воздуха должно соответствовать требуемой производительности. Избыточное давление увеличивает расход воздуха и износ насоса. Насос запускается автоматически.

Пневматические мембранные насосы ALMATEC самозаправляются при сухом пуске, поэтому нет необходимости заполнять линию подачи насоса. Однако мощность высоты всасывания заполненного жидкостью насоса намного выше. Насос может работать всухую на тихом ходу. Работа всухую при частом ходе поршня приводит к преждевременному износу. Значения максимально допустимой частоты хода даны в таблице ниже. В течение непродолжительного периода времени (до одного часа) насосы могут работать при закрытой линии сброса. Регулирование с помощью дросселя со стороны подачи может привести к повреждению насоса.



Размер насоса

F 10

F 20

Макс. количество ходов/мин. при номинальных характеристиках

430

240



Выполнять установку, эксплуатацию и техническое обслуживание может только специально подготовленный персонал.

Перед началом эксплуатации насоса, а также после нескольких часов работы необходимо закрепить болты корпуса. Если между боковой частью корпуса и центральным блоком виден зазор, следует тщательно закрепить болты корпуса, чтобы боковая часть корпуса вошла в соприкосновение с центральным блоком. Значение затяжки болтов не может быть дано из-за разности свойств конструкционных материалов. Кроме того, проверять затяжку болтов необходимо после периодов длительного простоя насоса, значительных перепадов температуры, а также после транспортировки и демонтажа насоса.

Испытание давления установки, в которую входит насос, можно проводить, только если давление отсутствует на обоих отверстиях насоса, либо при таком давлении, какое нагнетает насос во время эксплуатации. Давление, подаваемое на установку во время испытания, может повредить насос.

Пневматические мембранные насосы не нельзя эксплуатировать при положительном давлении всасывания.

В зависимости от условий эксплуатации в случае разрыва мембраны подающаяся жидкость должна выходить из насоса через глушитель (глушитель должен быть заменен).

Следует регулярно проверять состояние глушителя, поскольку забитый глушитель может быть вытолкнут из насоса наружу и стать причиной повреждения имущества и/или персонала.

Если продукт имеет склонность к осаживанию, насос следует регулярно промывать. Для улавливания более крупных твердых частиц необходимо установить фильтр со стороны подачи.

Следует также соблюдать другие надлежащие меры предосторожности.

Насосы серии F нельзя погружать под воду.

Если рядом с насосом снаружи появляются небольшие лужицы жидкости, следует выполнить проверку на предмет наличия потенциальной опасности и при необходимости, предпринять соответствующие меры безопасности.

Необходимо избегать возникновения химических и биологических реакций в камере с жидкостью (смешивание различных веществ) и замерзания жидкости.

Во время проведения планового техобслуживания следует проверять и заменять изнашиваемые части насоса (такие как мембраны), особенно при перекачивании опасных веществ.

Использование неоригинальных запчастей ALMATEC и внесение конструкционных изменений ведет к немедленному аннулированию гарантии. Эксплуатация такого насоса может стать причиной ущерба имущества и/или травм персонала.

В качестве рабочего газа насоса также можно использовать азот. В этом случае насос следует установить в закрытом помещении с хорошей вентиляцией.



Технические характеристики

F 10

F 20

Номинальный размер отверстия

Соединение для подвода воздуха

1/2"

R 1/8

1/2"

R 1/4

Вес (кг)

2.6

6.1

Высота всасывания, сухой (мвс)

Высота всасывания, мокрый (мвс)

1.5

9

2.5

9

Макс. допустимое приводное и рабочее давление (бар)

7

7

Макс. допустимая рабочая температура (X) (°C)

70

70

Макс. допустимая вязкость жидкости (сП)

6000

10000

Макс. допустимый уровень шума при полной нагрузке согласно стандарту DIN 45635, часть 24, в зависимости от рабочих характеристик насоса [дБ(А)]

75

78

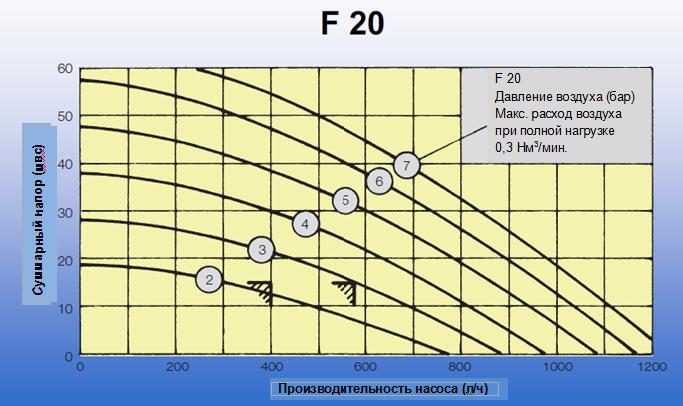

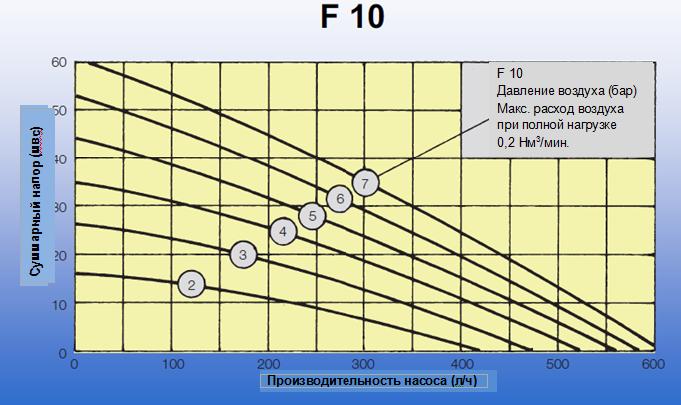

Характеристики производительности насосов серии
