Мембранные насосы Wilden

     Компания Wilden Pump & Engineering Company является крупнейшим в мире изготовителем пневмоприводных двухдиафрагменных насосов и дополнительных принадлежностей к ним.

Изобретенный компанией Wilden Pump & Engineering Company в 1955 году пневмоприводной двухдиафрагменный насос Wilden является синонимом универсальности и надежности в мире насосных технологий. Уникальные характеристики позволяют насосам Wilden прекрасно работать в целом ряде применений, где другие типы насосов терпят неудачу.

Насосы Wilden выпускаются различных размеров с диаметром входного отверстия от 6,35 мм до 203,2 мм (от ј до 8) и объемной подачей до 1174 л/мин. Имеется широкий ряд конструктивных исполнений, удовлетворяющих требованиям практически любых применений. Насосы Wilden работают при давлениях до 8,6 бар (насосы высокого давления до 17,2 бар) и температурах до 176,7 °С. Насосы могут изготавливаться из алюминия, чугуна, нержавеющей стали 316, сплава Hastelloy, полипропилена, поливинилиденфторида (PVDF), Teflon PFA и Teflon PTFE.

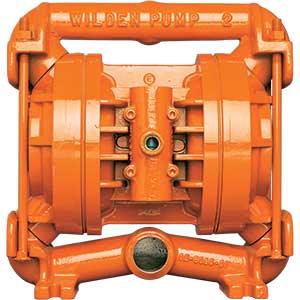

Насосы серии Original

Серия Original™ насосов компании Wilden разработана для утилитарных применений, требующих простых и надежных конструктивных решений. Конструкция насоса со стяжными хомутами - это классическое решение используемое с 1955 г., когда Джим Вилден (Jim Wilden) изобрел первый пневмоприводной двухдиафрагменный насос. Насосы серии Original компании Wilden обеспечивают надежное функционирование и непревзойденную простоту обслуживания. Для обеспечения требований различных применений по устойчивости к абразивному износу, по температурному диапазону и химической совместимости предлагаются различные варианты эластомеров, включая Teflon® PTFE.

Проверено практикой

• Более полувека успешных применений
• Самовсасывание, работа под заливом или установка с погружением в жидкость
• Разнообразные принадлежности и приспособления
• Предельная простота разборки, сборки и обслуживания

Гибкость установки

• Резьбы в соответствии со стандартами NPT или BSP
• Модели с соединениями Tri-Clamp®
• Модели с фитингами Flaretek®
• Фланцы в соответствии со стандартами ANSI или DIN
• Модели с трехэлементной конструкцией патрубков

Прохождение твердых включений

• Перекачка сред с твердыми включениями без повреждения насоса
• Высокая всасывающая способность
• Модели с защитным демпфирующим основанием из полиуретана
• Легкий доступ к проточной части насоса

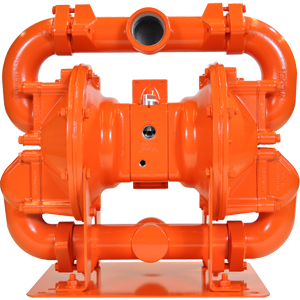

Насосы серии Advanced

Серия Advanced™ насосов компании Wilden разработана специально для достижения максимальной эффективности и объемной подачи. Свинчиваемая конструкция этих насосов гарантирует их полную герметичность, а переработанная конструкция проточной части снижает внутреннее трение для достижения максимальной объемной подачи и эффективности. Для обеспечения требований различных применений по устойчивости к абразивному износу, по температурному диапазону и химической совместимости предлагаются различные варианты эластомеров, включая Teflon® PTFE.

Герметичность

• Длительная эксплуатация без утечек
• Превосходное сохранение усилия свинчивания
• Уникальная конструкция седел клапанов
• Жесткие допуски на всех уплотняемых поверхностях

Эффективность

• Взаимодополняющая конструкция проточной части и систем распределения воздуха
• Повышенная удельная производительность (объемная подача/расход воздуха)
• Уменьшенное потребление сжатого воздуха и, как следствие, электроэнергии

Объемная подача

• Наиболее высокая объемная подача
• Уменьшенное внутреннее трение
• Уменьшенная турбулентность
• Возможность применения меньшего насоса

Гибкость установки

• Резьбы в соответствии со стандартами NPT или BSP
• Фланцы в соответствии со стандартами ANSI или DIN
• Трехэлементная конструкция патрубков

Прохождение твердых включений

• Увеличенные внутренние зазоры
• Прохождение более крупных твердых включений
• Высокая всасывающая способность
• Транспортировка вязких продуктов

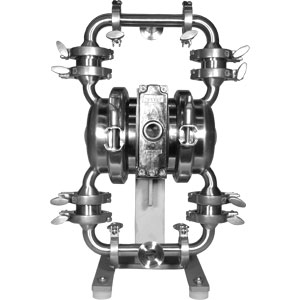

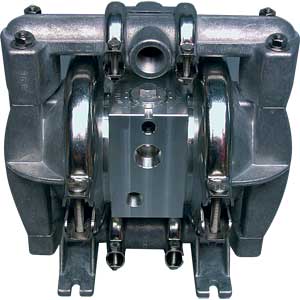

Насосы серии Saniflo

Линия насосов Saniflo™ компании Wilden разработана специально в соответствии с жесткими требованиями, установленными для санитарных технологических процессов.

Насосы серии Saniflo имеют прямоточную конструкцию, исключающую застаивание или блокирование продукта. Две жидкостных камеры снижают скорость продукта внутри насоса, что позволяет перекачивать продукты с высокой чувствительностью к сдвигу. Насос не имеет «узких» мест, что обеспечивает беспрепятственное прохождение твердых включений. Легко перекачиваются также абразивные и вязкие продукты без нарушения их структуры.

Т-образные патрубки на стороне всасывания и на стороне нагнетания обеспечивают быструю и легкую разборку для чистки, осмотра и обслуживания. Еще более облегчают этот процесс барашковые гайки, обеспечивающие легкое удаление стяжных хомутов насосов. Серия Saniflo включает насосы, обеспечивающие возможность очистки и стерилизации на месте, без разброки конструкции (CIP - Cleaning In Place, SIP - Sterilization In Place).

Все насосы Saniflo изготавливаются из нержавеющей стали с различными классами обработки поверхностей. В насосах используются эластомеры Teflon® PTFE, Viton® или Saniflex™ (Hytrel®).

Насосы серии Saniflo превосходят или соответствуют требованиям промышленных стандартов, серия включает в себя насосы различных вариантов сертификации: FDA, USDA, EHEDG, ATEX.

Saniflo™ - это технология санитарных насосов.

Очистка и осмотр

• Уникальная прямоточная конструкция минимизирует накопление продукта
• Соединения Tri-Clamp® и зажимы с барашковыми гайками
• Небольшое количество деталей упрощает обслуживание
• Различные классы обработки поверхностей

Чуствительность к сдвигу

• Две жидкостных камеры снижают скорость продукта внутри насоса
• Плавное перекачивание минимизирует изменение характеристик продукта
• Самовсасывание
• Пенообразование сведено к минимуму

Низкое содержание воды

• Транспортировка вязких продуктов
• Возможность перекачки продуктов с очень низким содержанием воды

Области применения

• Перекачка соусов, пюре и напитков
• Переработка птицы, мяса и рыбы
• Переработка фруктов, овощей и приправ
• Фармацевтические продукты
• Косметика
• Хроматография, разделение и очистка
• Перекачка чистых продуктов
• Загрузка фильтр прессов
• Перекачка кислот, растворителей, щелочей и спиртов
• Перекачка абразивных сред, твердых включений
• Подача и дозирование реагентов
• Перекачка промышленных стоков

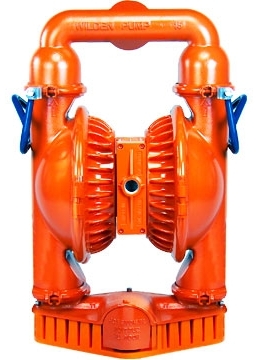

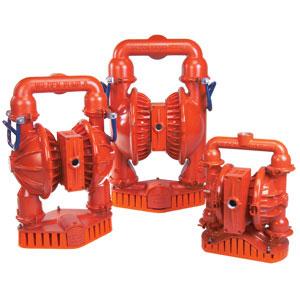

Насосы серии Stallion

Насосы серии Stallion® были разработаны для эксплуатации в жестких условиях добывающей промышленности. Насосы серии успешно применяются в рудоносных, угольных и других открытых разработках и шахтах для откачки воды, перекачки топлива, смазки агрегатов и других применений. Особенности насосов компании Wilden позволяют им превосходно справляться с этими задачами, в то время как другие типы насосов терпят неудачу: конструктивная безопасность, мобильность, способность к перекачке вязких пульп, твердых включений, работа в сухом режиме и при блокировании линии нагнетания без повреждений, простота обслуживания.

Особенности серии

Большие внутренние сечения предотвращают забивание насоса.

Особенности конструкции узла шарикового клапана и укороченный ход оси увеличивают внутренние сечения и обеспечивают прохождение через насос твердых включений большего размера при максимальном сроке службы деталей насоса, увеличении высоты всасывания и объемной подачи.

Амортизирующее основание увеличивает срок службы насоса.

Для увеличения срока службы насоса к его впускной части добавлено полиуретановое основание. Уникальная конструкция этого основания обеспечивает поглощение ударов при частом перемещении насоса с места на место.

Диафрагмы Ultra-Flex™ увеличивают срок службы деталей.

Основная часть затрат на обслуживание диафрагменных насосов приходится на наиболее изнашиваемую часть - диафрагму. Благодаря контролируемой схеме изгибания диафрагмы Ultra-Flex™ имеют более длительный срок службы и способствуют снижению времени простоев и стоимости обслуживания.

Складные ручки увеличивают мобильность насоса.

Ручки для переноски (модели PX8 и PX15) имеют откидную конструкцию во избежание повреждения при падении насоса или его соударении с другим оборудованием. Для надежного захвата ручки выполнены достаточно большими и имеют специальное пластиковое покрытие.

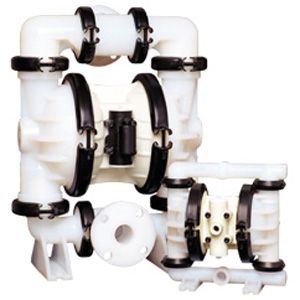

Насосы серии Ultrapure

Насосы серии Ultrapure™ специально разработанны для удовлетворения жестких требований электронной и полупроводниковой промышленности. Эти насосы используют самые современные технологии, материалы и методы контроля качества, что, при применении насосов серии, обеспечивает построение безопасного производственного окружения, снижение загрязнений и более высокий выход продукции. Насосы Ultrapure собираются, тестируются и упаковываются в чистых комнатах класса 10000 или класса 100, в соответствии с требованиями систем контроля качества стандарта ISO 9001, применяемого компанией.

Герметичность и чистота

• Конструкция насосов, благодаря использованию формованного Teflon® PFA и эластомеров из Teflon® PTFE, обеспечивает снижение загрязнений за счет максимальной изоляции продукта и безопасную работу при температурах до 148,9 ° C
• Специально разработанная, не требующая смазки, система распределения воздуха, изготовленная исключительно из высокотехнологичных термопластмасс минимизирует загрязнения
• Основные диафрагмы из материала Teflon® PTFE и подкладные диафрагмы гарантируют изоляцию продукта
• Уплотнения CHEMRAZ® сочетают упругость и уплотняющую способность эластомеров с химической стойкостью, присущей перфторполимерам
• Насосы имеют герметичную конструкцию, в которой используются специально разработанная конфигурация с уплотнительными кольцами WIL-SEAL™ и охватывающие стяжные хомуты, обеспечивающие приложение однородного давления ко всем уплотняющим поверхностям

Области применения

Насосы применяются в полупроводниковой, электронной и фармацевтической промышленности для перекачки химически чистых продуктов, агрессивных жидкостей, в том числе:

• сверхчистые кислоты
• травильные растворы
• растворы для очистки от органических остатков
• растворы для удаления фоторезиста
• деионизированная вода
• гальванические растворы

Насосы серии Unitec

Серия Unitec™ представляет собой полный модельный ряд универсальных насосов практически для любого применения. Насосы серии отличаются тщательной обработкой уплотняемых поверхностей, превосходной герметичностью и изоляцией продукта. Насосы с корпусами, выполненными из Teflon® PTFE и полиэтилена, дополняют широкую область применения насосов компании. Серия включает в себя насосы, изготовленные с применением проводящих пластмасс, позволяющих рассеивать статическое электричество, а также насосы высокого давления, обеспечивающие напор до 16 бар без использования внешних усилителей.

• Модели, изготовленные с применением проводящих пластмасс
• Отсутствуют прижимные пластины диафрагм
• Регулируемая объемная подача и давление
• Работа в сухом режиме и при блокировании линии нагнетания без повреждений
• Конструктивная безопасность
• Надежное перекачивание агрессивных жидкостей
• Простота эксплуатации и обслуживания
• Надежная система распределения воздуха Uni-Flo

Немецкое качество разработки и сборки

• Простота конструкции дополняет уникальную технологию
• Надежная работа без утечек с низким уровнем шума
• Проверено и сертифицировано

Области применения

• Общехимические примения
• Перекачка растворителей, кислот, щелочей
• Суспензии, пульпы, шламы, керамический шликер
• Краски, красящие пасты, смолы
• Опаcные и токсичные растворы
• Среды с низкой и высокой вязкостью
• Горячие и холодные продукты
• Чувствительные к сдвигу эмульсии
• Разгрузка бочек

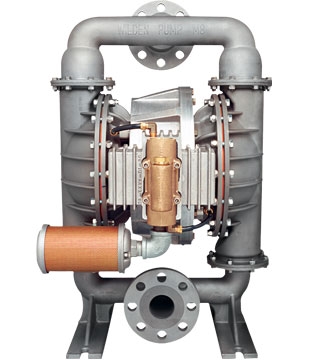

Насосы высокого давления

Линия насосов высокого давления компании Wilden разработана для надежного перекачивания вязких сред, суспензий, шламов, пульп с высоким содержанием твердой фракции. Насосы высокого давления компании Wilden имеют большее, чем характерное для пневмоприводных диафрагменных насосов, соотношение 1:1 давлений на выходе насоса и на входе сжатого воздуха. Для достижения высокого давления на выходе насосы не требуют дорогих внешних бустеров или усилителей. Насосы оснащены внутренней системой повышения давления и обеспечивают на выходе максимальное давление 17,2, 20,7, 110,3 и 220,6 бар.

Насосы используются для питания фильтр-прессов, наполнения пресс-форм, подачи цемента и бентонита, перекачки вязких продуктов, красок, смол, при очистке под высоким давлением резервуаров, контейнеров, трюмов и барж, и для других применений, где требуется повышенное давление. Насосы высокого давления компании Wilden сочетают надежную и эффективную технологию перекачивания под высоким давлением и преимущества, присущие стандартным насосам компании.

Насосы высокого давления также представлены в модельном ряду компании насосами серии UNITEC UH с максимальным давлением 16 бар.

Особенности серии

• Регулируемая объемная подача
• Регулируемое давление
• Максимальное давление 17,2, 20,7, 110,3 и 220,6 бар
• Отсутствие динамических уплотнений и тесно взаимодействующих деталей
• Работа в сухом режиме и при блокировании линии нагнетания без каких-либо повреждений
• Конструктивная безопасность
• Простота обслуживания
